Wie Solarstrom für Außenwerbung Billboard Display Abbildung?

Anzahl Durchsuchen:13     Autor:Site Editor     veröffentlichen Zeit: 2019-09-11      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

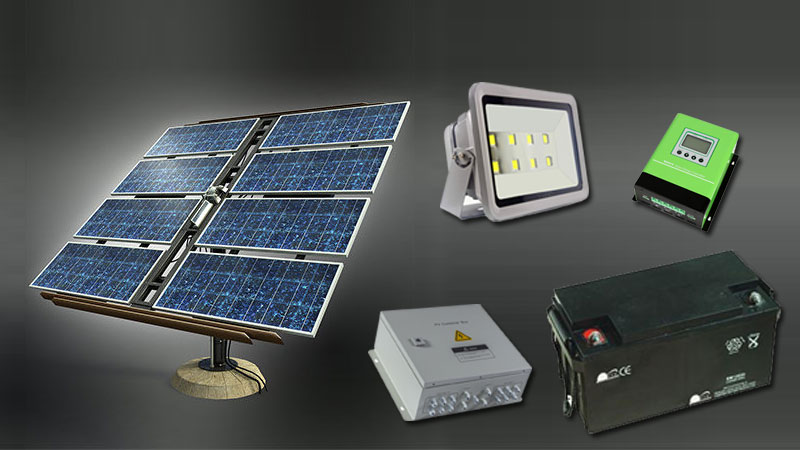

Solar-Power-System-Werbung-Plakat-Display


Immer mehr Werbefirmen haben sich entschiedenSolarstrom-Lösungenum das Problem der Stromversorgung von Außenwerbetafeln zu lösen. Sie hatten jedoch kein gutes Verständnis für die Stromerzeugung aus Photovoltaik außerhalb des Stromnetzes und konnten das vom Produktlieferanten bereitgestellte Konfigurationsschema nicht verstehen, das für die Preiserwartungen nicht ideal war. Um den Zuschlag zu erhalten, konkurrieren einige Ausrüstungslieferanten zu einem unangemessen niedrigen Preis. Infolgedessen ist die Konfiguration ernsthaft unzureichend, die Leistung des Scheinwerfers ist geringer, der Beleuchtungseffekt ist schlecht und selbst die Grundhelligkeit und -sättigung werden nicht erreicht; Die Umwandlungseffizienz des Photovoltaikmoduls ist gering, und der Stromerzeugungseffekt wird auch unter idealen Sonnenbedingungen nicht erreicht. Der Akku kann nicht vollständig aufgeladen werden, ist jedoch täglich in einem zu tiefen Zustand. Die Leistung des Akkus wird vorab stark beeinträchtigt und verschrottet. Schließlich musste die Werbeagentur den Preis für einen höheren Preis umgestalten, der die Kerze nicht wert war.

Solar-Power-Billboard-Structure-Experten


Anhand der Konfiguration der einseitigen Werbetafel mit 18 Metern (Breite) × 6 Metern (Höhe) wird nun detailliert beschrieben, wie die Konfiguration und die Anforderungen der zugehörigen Komponenten vorgenommen werden.

1. LED Scheinwerfer


Werbetafeln für Autobahnen müssen eine zufriedenstellende Ausleuchtung und Bildgleichmäßigkeit sowie eine gute Farbwiedergabe aufweisen, damit die Personen den Werbebildschirm in einem sich schnell bewegenden Fahrzeug sehen können. Daher ist die Auswahl der Strahler sehr wichtig. Aufgrund der Solarstromversorgung müssen auch die Anforderungen an die Batteriekapazität und die entsprechende Photovoltaikleistung steigen, je größer die Lastleistung ist. Aus Gründen der Installationsbedingungen und der Sicherheit werden möglicherweise nicht zu viele Sonnenkollektoren oben auf der Plakatwand im Freien platziert. Andernfalls hat dies einen gewissen Einfluss auf die Stabilität der Säulenstruktur, insbesondere bei starkem Wind.

In vielen technischen Fällen empfehlen wir einen LED-Scheinwerfer mit drei verschiedenen Spezifikationen von DC24V 20W / 30W / 50W. Das Flutlicht nimmt Hochleistungs-LED-Lampenperlen mit hohem Lumen an, die hocheffizient und energiesparend sind. Es kann die gewöhnliche 80W / 100W / 120W Energiesparlampe ersetzen und verfügt über eine gute Farbwiedergabe, gute Wärmeableitung und wasserdichte Leistung, geringen Lichtabfall und lange Lebensdauer. Ein spezielles kostengünstiges LED-Flutlicht für Außenwerbung.


Solar-LED-Strahler


Beleuchtungsarbeitszeit und Regentage

In diesem Fall ist die Plakatwand mit 9 LED-Scheinwerfern ausgestattet, die von oben nach unten oder von unten nach oben leuchten und jede Nacht 4 Stunden lang leuchten. Stellen Sie sicher, dass das System die Beleuchtungsstärke für 4 Regentage einhält.

Berechnung des Stromverbrauchs der Last (LED-Scheinwerfer):

9 × 30 W × 4 h × 4 d = 4320 Wh

Das System verwendet eine 24-V-Gleichstromversorgung. Angesichts des Leitungsverlusts und des eigenen Stromverbrauchs des Controllers wird empfohlen, für die Batterie 4500 Wh zu reservieren, um die Anforderungen an die Beleuchtungsdauer zu erfüllen.

2. Berechnung der Batteriekapazität


Der Energiespeicher verwendet eine Blei-Säure-Batterie. Die theoretische Kapazität der Batterie wird anhand des Gesamtstromverbrauchs der oben genannten Last berechnet:

4500 VAh / 24 V = 187,5 Ah

Gemäß den batteriebezogenen technischen Standards ist die Entladerate der Batterie bei 0,5C2 wirtschaftlicher und angemessener, wodurch die Anzahl der Lade- und Entladezyklen der Batterie sichergestellt und die Lebensdauer effektiv verlängert werden kann. Da die Reklametafel für Außenwerbung nur nachts entladen wird und die Entladungszeit kurz ist, erhöht das Design des Schemas die Entladungsrate der Batterie angemessen auf 0,6C2. Daher wird die tatsächliche Kapazität des Akkus berechnet:


187,5 Ah / 0,6 = 312,5 Ah


Die Blei-Säure-Batterie hat eine Spezifikation von nur 12 V 150 Ah, und der Verbindungsmodus ist 2 Serien und 2 parallel, die Gesamtkapazität beträgt 24 V 300 Ah, und insgesamt sind 4 Batterien erforderlich.


Solar-Batterie


3. Solar Panel Berechnung


Nachdem Sie die konfigurierte Kapazität des Akkus anhand der obigen Berechnung berechnet haben, berechnen Sie die Leistungskonfiguration des Solarpanels.

In diesem Fall entspricht die geografische Position der Werbetafel für Solaraußenwerbung dem Standardzustand, dh die Temperatur beträgt 25 °, die Intensität der Sonneneinstrahlung beträgt 1000 W / m 2 und die durchschnittliche effektive Sonnenscheindauer beträgt 5 Stunden . Die Verwendung von monokristallinen Silizium-Photovoltaik-Modulen, die photoelektrische Umwandlungseffizienz von 16%, in Übereinstimmung mit den von der National Energy Administration festgelegten Standards.


Theoretisch muss die Stromerzeugung von PV-Modulen die oben genannten Anforderungen von 4500 Wh erfüllen, und die Leistung von PV-Modulen muss streng konfiguriert sein.

Weil der Scheinwerfer nur 30 W × 9 Pcs × 4 Stunden = 1080 Wh pro Nacht entlädt. Der Durchschnitt liegt unter 1100 Wh. Aber es ist unmöglich, an 4 aufeinanderfolgenden Tagen in Afrika keine Sonne zu haben.

Berücksichtigen Sie die tatsächlichen Kosten, den Bauraum und das Gewicht der Oberseite der Plakatstruktur. Bei dieser Solaranlage wird die Photovoltaik-Stromerzeugung um 30% reduziert, etwa 3000Wh, was sicherstellt, dass die Batterie jede Nacht genügend Spielraum hat und realisiert werden kann. Mehrtägiger langsamer Ladevorgang mit vollständig geladenem Akku ist eine relativ wirtschaftliche Lösung.


Solarpanel der PV-Generator-Leistungsberechnung:

Solarenergieerzeugung = PV-Solarenergie × Sonnenscheindauer × Umfassender Koeffizient.

Der Gesamtkoeffizient bezieht sich auf den Verlustkoeffizienten, der durch Faktoren wie Temperaturänderung, Leitungsverlust und Umwandlungswirkungsgrad der Steuerung (oder des Wechselrichters) verursacht wird. Der Wert ist im Allgemeinen 0,5-0,7 und der Wert ist 0,5.

Daher berechnet das Solarpanel der PV-Anlage Leistung:

3000 Wh / (5 h × 0,5) = 1200 W

Die Spezifikationen der PV-Array-Komponenten betragen 36 V, 275 WDie Verbindungsmethode ist 4 parallel, die Gesamtleistung beträgt 36 V, 1100 W, und der Akku kann bei normaler Sonneneinstrahlung innerhalb von 2 Tagen vollständig aufgeladen werden.


Solar-PV-Panel


4. Solarregler


Ein stabiler Solar-Lade- und Entladeregler ist die Kernkomponente eines Photovoltaik-Stromerzeugungssystems. Die Qualität des Reglers wirkt sich direkt auf die Stromerzeugung des gesamten Solarstromerzeugungssystems, die Batterielebensdauer und die Gesamtwartungskosten aus.


In diesem Fall wählt Adhaiwell den dreiphasigen Lademodus MPPT, wobei die Funktionen Anti-Überladung, Anti-Überentladung und Zeitsteuerung perfekt sind. Spezifikationen sind 24V 30A.


MPPT-Solar-Laderegler


5. PV Protection Combiner Box


Die Aufgabe der PV-Kombinationsbox besteht darin, die Verkabelung zwischen dem PV-Modul-Array und der Steuerung zu reduzieren. Der Anwender kann eine bestimmte Anzahl von PV-Modulen mit den gleichen Spezifikationen in Reihe zu einer Photovoltaik-Reihe schalten und anschließend mehrere Photovoltaik-Reihen parallel zur PV-Konfluenz-Blitzschutzbox und nach Gleichstromkonvergenz in der PV-Blitzschutz-Konfluenzbox schalten. durch DC-Schaltausgang.


Die meisten Werbetafeln auf Autobahnen befinden sich an einem leeren Ort, daher müssen wir auf die Auswirkungen von Blitzen auf die Geräte achten. Wir haben die PV-Kombinationsbox mit DC-Hochspannungs-Blitzschutzmodulen und Hochleistungs-Rücklaufdioden ausgestattet.


Um Kosten zu sparen, haben einige Hersteller und Zulieferer auf die Photovoltaik-Blitzschutzkombination verzichtet und die Komponenten direkt an die Steuerung angeschlossen, was nicht nur den Verdrahtungsaufwand erhöht, sondern auch die Fehlererkennung und Wartung beeinträchtigt. Ohne den Schutz des PV-Blitzschutzkombinators besteht die schwerwiegende Folge darin, dass es sehr wahrscheinlich durch Blitzschlag, Beschädigung des Reglers, Flutlicht und keine Photovoltaik nachts beschädigt wird, der plötzliche Ausfall des Reglers die Batterie gegen die Komponenten Entladen und verbrennen Sie die Komponenten.


Solar-PV-Schutz-Combiner-Box


6. Tragstruktur und Kabel des Solarstromsystems


Um das PV-Array-Modul fest an der Oberseite der Werbetafel zu befestigen, ist die Solarpanel-Halterung unerlässlich.

Das Kabel ist die Leitung zwischen der Verbindungskomponente, der Steuerung und dem Scheinwerfer. Es wird im Freien verwendet und ist lange Zeit der Sonne und dem Regen ausgesetzt. Um den normalen Betrieb des Systems zu gewährleisten, muss ein Kabel mit hoher Temperaturbeständigkeit, Oxidationsbeständigkeit und UV-Schutz verwendet werden.


Solar-Steel-Billboard-Structures-Hersteller



Nun glaube ich, dass jeder ein Verständnis für die Konfiguration und die Anforderungen des Solarstromsystems für Außenwerbung haben wird, wobei auf die folgende Tabelle Bezug genommen wird, möglicherweise ein relativ genaues Budget für das Angebot des Ausrüstungslieferanten.

1. LED Flutlicht / 24V 30W / 9St

2. Solarpanel / 36V 275W / 4St

3. Solarbatterien / 12V 150Ah / 4St

4. Solarregler / 24V 30A / 1St

5. PV Combiner Box / 2 in 1 out / 1set

Sonnenkollektoren auf Werbetafeln


China-Lieferant-Solar-Power-Billboard-Struktur


Wem vertrauen Sie also, um IHR Solarwerbung-Plakat-Display in China zu bauen?

Qualität hängt von hochwertigen Rohstoffen ab. Alle Werbetafeln von Adhaiwell Solar Advertising sind von bester Qualität, wodurch wir bessere Produkte mit geringem Verbrauch, hoher Helligkeit und längerer Lebensdauer der LED-Leuchte, des Solarpanels, des Solarreglers, der Solarbatterie und des PV-Kombinationskastens herstellen konnten.

Wie kann man Experten für Solarwerbung auf Werbetafeln kontaktieren? ------ Sie können sich jederzeit an Solar Power Billboard-Experten im Freien wenden. -----www.adhaiwell.com
